自動ストリッピングマシン

廃棄物を完全に除去する自動ストリッピングマシンは、金型、rowストリッピング、ダブル機能を備えたフルストリッピングを変更する必要はありません

お問い合わせを送る

説明

技術的なパラメーター

オプションのデバイス：自動リフター

列剥離（上の指と下部ピン）	全体のストリッピング（上部ピンと下部ピン）

命令

この自動ストリッピングマシンには、列のブランキング機能を備えた強力な廃棄物除去機能が完全に備わっています。これにより、1つのパスを実現できます。ボックスタイプ、窓、航空機の穴のさまざまな仕様、およびマシンのサイズ要件内にある限り、フロントおよびバックステッチの材料廃棄物の端の材料廃棄物のエッジを完全に除去できます。

このマシンは、廃棄物を1つのパスで完全に除去するための高品質を持ち、高速効率、単純な動作、ユーザーの生産能力が向上します。マシンのレイアウト：

処理

ストリッピングとブランキングの後：

サンプル

機械の利点

1。1ストリッピング＆ブランキング廃棄物エリアへのパス、シンプルな調整、簡単な操作での高効率。ユーザーの生産能力を大幅に改善します。
2.ハニカムプレートフレームとピンを使用して、変更可能なボックスの形に適応するために、異なる製品サイズの金型は必要ありません。下部ピンは製品エリアをサポートし、上部ピンは廃棄物エリアを押して廃棄物を除去します。
3.ダイカットメイクアップの特別なデザインの一部では、これらの特別なデザインの廃棄物を除去することもできます。
4. rowストリッピングとフルストリッピング。より多くのダイカッティング製品に対処できます。
5.労働力を救い、ツールコストと金型コストを節約します。
6.自動ストリッピングマシンは、材料の前後の賦課のために廃棄物を一度完全に除去できます。

技術的なパラメーター

モデル	kyd -1080 a
マックスマテリアルスタックサイズ	1080*780mm
最大材料スタックの高さ	80mm
最大圧力	100バー
スピード	5回/分
機械のサイズ	265018002000mm
重さ	3000 kg
力	380V/3フェーズ/50Hz/10kW
空気消費	2リットル/分
圧縮空気	5-6バー

詳細をマシン

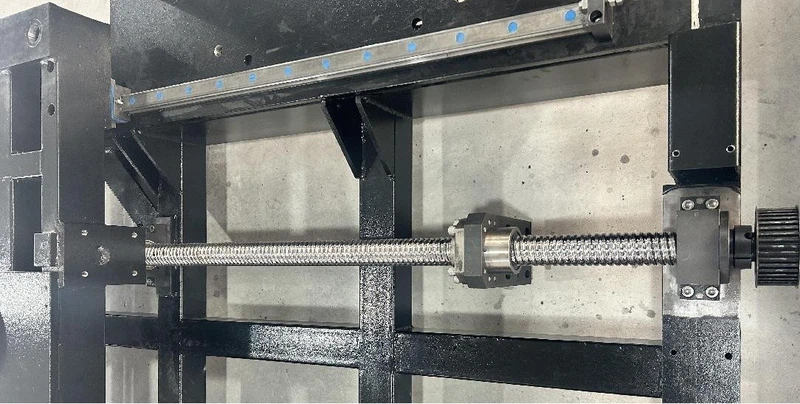

1.サーボモーター駆動直径50mmのリードネジを駆動して、作業テーブルが高く安定して正確であることを確認します。

2.マシンは高い強力な構造を使用します。

機械の高精度フレームはより強力であり、機械の本体が強い負荷を保証します。の4個直径80mmメインフレームパイプは、80トンの圧力を保持できます。

3. whole blanking関数：上部および下部ピンを介して、一度に製品の浪費を押して除去するために、異なるサイズと異なる箱の形状の型は必要ありません。
廃棄物部品を除去するための上部ピン。直径：5mmと3mm

製品を保持するための下部ピン。直径：12mmと8mm

4. rowストリッピング関数：

廃棄物部分を押すための上の金属指とワーキング部分
製品を保持するための下部ピン。より低いピンの直径：12mmと8mm

5.マチンは、ベーン型の油圧ポンプを使用して、機械の動作圧力の安定性を確認します。

6.保護のために、フィード2側にCE標準、高精度センサーを備えた、取り付けられたグレーティングプロテクターの高さの保護、およびボタンの操作を2倍にします。

7.マシンを操作し、機械を簡単に調整し、新しいデータを設定するための画面を動作させる

8.シリンダー

9.電気部品：

自動ストリッピングマシンの構成：

いいえ。	ブランド	名前	仕様	ユニット	数量	注記
1	Xinjie	タッチスクリーン	ts 3-1000- e	セット	1
2	Xinjie	通信ライン	DVP8M	セット	1
3	Xinjie	コントローラ	xdh -30 a16l-e	セット	1
4	Xinjie	拡張モジュール	XD-E8X8YT	セット	1
5	Xinjie	サーボドライバー	ds5c 1-41 p 5- pta	セット	1
6	Xinjie	サーボモーター	ms6g -130 cm15b 2-41 p5	セット	1
7	Xinjie	エンコーダライン	cp-sct-b -03	セット	1
8	Xinjie	電力線	cm-l15tb -03	セット	1
9	Xinjie	サーボドライバー	ds5c 1-20 p 7- pta	セット	1
10	Xinjie	サーボモーター	ms6h -80 cm30b 1-20 p 7- s	セット	1
11	Xinjie	エンコーダライン	cp-sp-bm -03	セット	1
12	Xinjie	電力線	cm-p07a-m -03	セット	1
13	basitu	通信ライン	jc-cb -0 p3	PC	1
14	basitu	通信ライン	jc-cb -1 m	PC	1
15	賃金	還元剤	prf 120- l 1-5- p1	セット	1
16	賃金	還元剤	prf 80- l 1-5- p1	セット	1
17	シュナイダー	ブレーカ	EA9AN3C40	セット	2
18	シュナイダー	ブレーカ	EA9AN1C10	セット	1
19	シュナイダー	コンタクタ	LC1N3201M5N	セット	1
20	シュナイダー	コンタクタ	LC1N2501M5N	セット	1
21	シュナイダー	サーマルリレー	LRN22N	セット	1
22	シュナイダー	小さなリレー	rxm2lb2bd	セット	2
23	シュナイダー	リレーベース	rxze1m2c	セット	2
24	シュナイダー	スイッチ	zb 2- bd2c+zb 2- bz101c	セット	2
25	シュナイダー	緑色のライトボタン	zb 2- bwm31c+zb 2- bwm31c	セット	1
26	シュナイダー	緑色のボタン	zb 2- ba3c+zb 2- bz101c	セット	2
27	シュナイダー	黄色のボタン	zb 2- ba5c+zb 2- bz101c	セット	4
28	シュナイダー	赤いボタン	zb 2- ba4c+zb 2- bz101c	セット	1
29	シュナイダー	緊急ボタン	zb 2- bs54c+zb 2- bz102c	セット	1
30	シュナイダー	スイッチ	wgdr -150-24	セット	1
31	賃金	拡大ボード	wg -12 t1	セット	1
32	賃金	フィルター	wdl -3 n -20 au	セット	1
33	Pefun	近接スイッチ	gam 4-12 gm-n1	セット	4
34	ペフン	近接スイッチ	gam 4-12 gm-n2	セット	3
35	Pefun	磁気スイッチ	sct 10-12 gm-n1	セット	1
36	ペフン	磁気スイッチ	sct 10-12 gm-n2	セット	1
37	病気	光電スイッチ	GTB6L-N1212	セット	1
38	chnt	位相シーケンスプロテクター	xj 3- g ac380	セット	1
39		3色の光	I3	セット	1
40		ダブルロウライト	T8 LED	セット	2
41		ラバーボード	550*550	セット	1
42		航空プラグ	y28m -24 tk	セット	1

スペアパーツリスト：

いいえ。	名前	仕様	量	注記
1	ピン	φ12lenght：159 （ゴムヘッド付き）	500
2	ピン	φ12ステップφ8lenght：159 （ゴムヘッド付き）	50
3	ピン	Φ8Φ5152	500
4	ピン	Φ5Φ3152	50
5	完成品ピン	Φ8Φ525 （ヘッドを研ぎます）	50
6	ピンラバーヘッド	Φ12Φ616	500
7	ピンラバーヘッド	Φ10Φ616	500
8	強い磁石	1袋	10
9	ペンダント強い磁石		1
10	上部および下部の金型調整プレート	Φ20*550	4
11	ツールボックス	アレンレンチ/ドライバー（クロス/スロット）14アレンレンチ/オイルガン/スチールルーラー/調整可能レンチ	1
12	列剥離プラテン	左15％、右15％	15ペア
